RC 슬래브 균열 제어:설계기준 이론 비교와 실무 적용

📋 목차

1. 균열의 역학적 의미 — 왜 중요한가
2. 균열 발생 메커니즘과 분류
3. 균열폭 계산 이론: KDS 14 / ACI 318-19 / EC2 비교
4. 최소 철근량 및 간격 제한 설계
5. 수치 설계 예제
6. 고급 균열 제어 기법
7. 결론 및 참고문헌

1. 균열의 역학적 의미 — 왜 중요한가

RC 슬래브에서 균열은 피할 수 없는 물리적 현상이다. 콘크리트의 인장강도 (

MPa)는 압축강도의 약 8~12%에 불과하므로, 부재가 정상적인 사용 하중 하에 있어도 철근 응력이 30~40 MPa 수준으로만 유발되어도 인장역 콘크리트는 이미 균열 상태에 있다.

설계 관점에서 균열은 두 가지 차원에서 관리된다: (1) 구조 성능 — 균열이 전단 저항 면적을 감소시키고 aggregate interlock 및 dowel action의 열화를 유발하며, (2) 내구성 — 균열을 통한 염화물·이산화탄소 침투로 철근 부식이 가속된다. fib Model Code 2010 [1]에 따르면 균열폭 0.3 mm 이상에서 내구성 손상 속도가 비선형적으로 증가하는 것으로 보고된다.

따라서 균열폭 제어는 단순 미관 문제가 아니라 구조 신뢰성 지수(β)와 공용 수명(service life)에 직결되는 설계 핵심 인자다.

2. 균열 발생 메커니즘과 분류

2.1 휨 균열 (Flexural Crack)

부재 인장측에서 ε_ct > ε_cr (균열 변형률, ≈ 0.1×10⁻³)이 되는 순간 균열이 개시된다. 휨 균열은 중립축을 향해 수직으로 전파되며, 균열 간격은 철근과 콘크리트 간 부착 응력 전달 길이로 결정된다.

2.2 건조 수축 균열 (Drying Shrinkage Crack)

초기 수화열 이후 장기 건조 수축 변형 ε_sh는 자유 수축이 구속될 때 인장 응력 σ = E_c · ε_sh · R을 유발한다 (R: 구속계수, 0~1). 일반적인 보통 콘크리트의 설계용 건조 수축 변형률은 KDS 14 20 40 기준 ε_sh = 300 ~ 600 × 10⁻⁶이다.

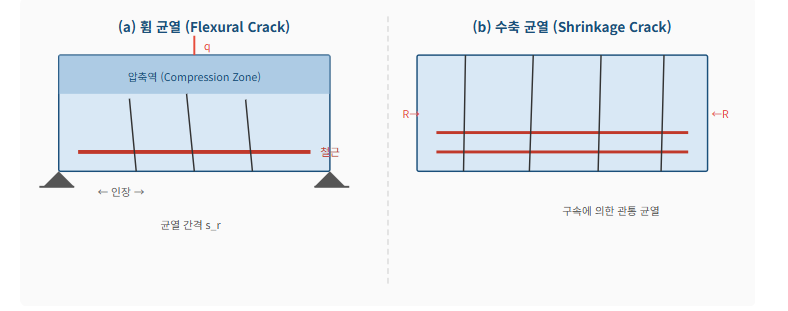

그림 1. 균열 유형 비교: (a) 하중 유발 휨 균열 — 인장역에서 수직 전파, (b) 건조 수축 균열 — 구속 조건에 의해 부재를 관통

2.3 온도 균열 (Thermal Crack)

매스 콘크리트(mass concrete) 또는 외기 노출 슬래브에서 수화열 발생 온도 ΔT와 외부 온도차에 의해 온도 응력 σ_T = E_c · α_T · ΔT · R이 발생한다. (α_T ≈ 10×10⁻⁶ /°C, R: 구속계수) 온도 균열은 수축 균열과 분포 형태가 유사하나, 발생 시기가 수화 초기 (타설 후 1~3일)에 집중된다는 점에서 구별된다.

3. 균열폭 계산 이론: KDS 14 / ACI 318-19 / EC2 비교

3.1 KDS 14 20 40 (= EN 1992-1-1:2004 기반)

국토교통부 콘크리트구조 사용성 설계기준 KDS 14 20 40 [2]는 Eurocode 2 [3]를 준용하여 특성 균열폭 w_k를 다음과 같이 정의한다:

(1)

여기서 s_{r,max}: 최대 균열 간격, ε_sm: 철근 평균 변형률, ε_cm: 균열 사이 콘크리트 평균 변형률

최대 균열 간격 s_{r,max}

(2)

c: 피복 두께 [mm]
k1: 부착 특성 계수 (이형철근 0.8, 원형철근 1.6)
k2: 변형률 분포 계수 (순수 인장 1.0, 순수 휨 0.5)
φ: 철근 직경 [mm]
ρ_{p,eff} = As / Ac,eff: 유효 인장면적에 대한 철근비

유효 인장면적 Ac,eff: 슬래브 인장측에서 Ac,eff = b·hc,eff이며, hc,eff = min(2.5(h-d), (h-x)/3, h/2). 여기서 h는 전체 부재 두께, d는 유효 깊이, x는 중립축 깊이다.

평균 변형률 차이 (ε_sm - ε_cm)

(3)

σ_s: 균열 단면에서 철근 응력 [MPa]
kt: 하중 지속 계수 (단기 0.6, 장기 0.4)
fct,eff: 균열 발생 시점 콘크리트 유효 인장강도 [MPa]
αe = Es/Ec: 탄성계수비
Es: 철근 탄성계수 (200,000 MPa)

3.2 ACI 318-19 접근법 — 간접 방법

ACI 318-19 [4] §24.3은 균열폭을 직접 계산하지 않고, 허용 균열폭에 상당하는 최대 철근 간격을 제어하는 간접 방식을 채택한다. 이는 Frosch(1999) [5]의 연구에 기반한다:

(4)

s: 철근 중심 간격 [mm]
fs: 사용 하중 하 철근 응력 [MPa] (일반적으로 2/3·fy 적용)
cc: 최외단 철근까지의 순 피복 두께 [mm]

⚠ 주의: ACI 식 (4)는 fy = 420 MPa (fs ≈ 280 MPa) 가정 시 단순화되어 s ≤ min(380 - 2.5cc, 300) mm가 된다. 고강도 철근(fy = 500 MPa 이상) 또는 부식 환경에서는 허용 간격이 더 엄격해진다.

3.3 Frosch 균열폭 직접 공식

Frosch(1999)의 물리적 모델은 균열폭을 다음과 같이 유도한다:

(5)

β: 변형률 경사 계수 (= hc/(h-x) ≈ 1.0~1.2)
ε_s = σ_s/Es: 철근 변형률
dc: 철근 중심에서 인장면까지의 거리 [mm]
s: 철근 간격 [mm]

3.4 설계기준 비교 요약

항목	KDS 14 20 40 / EC2	ACI 318-19	fib MC 2010
접근 방식	균열폭 직접 계산	철근 간격 간접 제어	확률론적 균열폭 모델
허용 균열폭 (일반환경)	wk ≤ 0.3 mm	간격으로 제어 (≈ 0.4 mm 상당)	wd ≤ 0.3 mm
허용 균열폭 (부식환경)	wk ≤ 0.2 mm	Class 2: 간격 30% 감소	wd ≤ 0.2 mm
주요 제어 변수	φ/ρ_{p,eff}, 피복	fs, 피복, 간격	철근비, 부착강도
장기 하중 고려	kt = 0.4 (장기)	명시적 규정 없음	크리프 계수 별도 반영

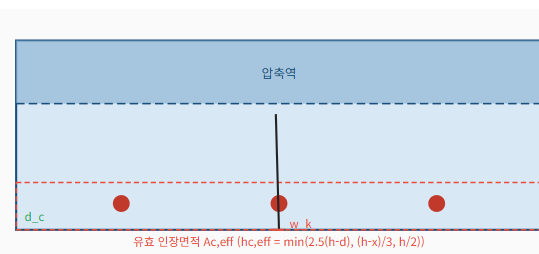

그림 2. 균열폭 계산을 위한 단면 변수 정의도. 유효 인장면적(적색 파선)은 KDS 14 20 40 식 (2)의 ρ_{p,eff} 산정 기준이 된다. (저자 작성, EN 1992-1-1 Fig. 7.1 참조 [3])

4. 최소 철근량 및 간격 제한 설계

4.1 균열 제어용 최소 철근량 (KDS 14 20 40)

균열 발생 직후 취성 파괴를 방지하고 균열폭을 제어하기 위한 균열 제어 최소 철근량 As,min은 다음과 같이 결정된다:

(6)

kc: 응력 분포 형상 계수 (순수 인장 1.0, 휨 0.4)
k: 비균일 자기 평형 응력 계수 (두께 300 mm 이하 1.0, 800 mm 이상 0.65, 보간)
fct,eff: 균열 발생 시 유효 인장강도 (보통 fctm 또는 fct,0.05)
Act: 균열 직전 인장역 콘크리트 면적
σs: 철근 허용 응력 (fyk 이하)

4.2 수축·온도 철근 최소 철근비 설계기준 비교

기준	ρ_min	조건
KDS 14 20 52 §5.6	0.0020·b·h (SD300) 0.0018·b·h (SD400)	양방향 합산, 간격 ≤ 450 mm 또는 5h
ACI 318-19 §24.4	0.0018 (Grade 60, fy=420 MPa) max(0.0014, 0.0018×420/fy) (고강도)	간격 ≤ 450 mm 또는 5h
EC2 §9.3.1	max(0.26·fctm/fyk·b·d, 0.0013·b·d)	방향별 독립 검토

4.3 철근 직경과 간격의 균열폭 제어 효과

동일 철근비(ρ)에서 굵은 철근 하나보다 가는 철근 여럿이 균열폭 제어에 유리하다. 식 (2)에서 φ/ρ_{p,eff} 항을 최소화하면 s_{r,max}가 감소하고, 동일 (ε_sm - ε_cm) 조건에서 wk가 감소하기 때문이다.

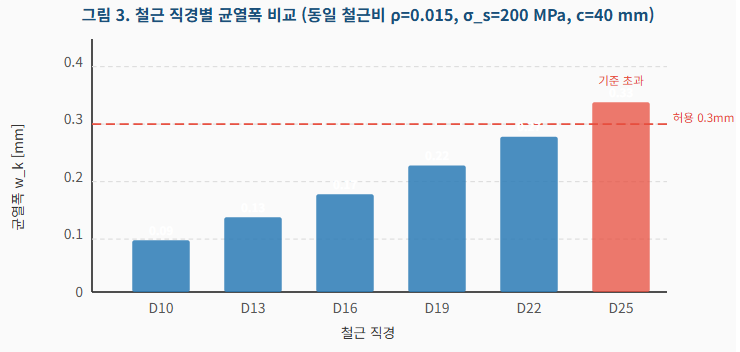

그림 3. 동일 철근비(ρ=0.015) 조건에서 철근 직경별 KDS 14 20 40 특성 균열폭 비교 (σ_s=200 MPa, c=40 mm, k1=0.8, k2=0.5, 장기 하중). D25 배근 시 허용 0.3 mm 초과.

5. 수치 설계 예제

📐 예제: 지하주차장 지붕 슬래브 균열폭 검토 (KDS 14 20 40)

설계 조건

• 슬래브 두께: h = 250 mm, 유효 깊이: d = 205 mm
• 피복 두께: c = 40 mm
• 철근: D16 @ 150 mm (이형철근, SD400, fy = 400 MPa)
• 콘크리트: fck = 30 MPa, Ec = 27,000 MPa
• 사용 하중 하 철근 응력: σs = 240 MPa (장기 하중)
• 환경 조건: 부식 위험 (허용 wk ≤ 0.2 mm)

Step 1. 기본 단면 특성
As = (1000/150) × (π×16²/4) = 1,340 mm²/m

hc,eff = min(2.5(h-d), (h-x)/3, h/2)
= min(2.5×45, (250-85)/3, 125) = min(112.5, 55, 125) = 55 mm

Ac,eff = 1000 × 55 = 55,000 mm²/m

ρ_{p,eff} = 1340/55000 = 0.02436

Step 2. 최대 균열 간격 s_{r,max} — 식 (2)
k1 = 0.8 (이형철근), k2 = 0.5 (휨 지배), φ = 16 mm

Step 3. 평균 변형률 차이 — 식 (3)
fctm = 0.30 × 30^(2/3) = 2.90 MPa, αe = 200,000/27,000 = 7.41, kt = 0.4 (장기)

분자: 240 - 0.4 × (2.90/0.02436) × (1 + 7.41×0.02436) = 240 - 56.2 = 183.8 MPa

ε_sm - ε_cm = 183.8/200,000 = 9.19×10⁻⁴ (하한값 7.2×10⁻⁴ 보다 큼 → 지배)

Step 4. 특성 균열폭 wk — 식 (1)

결과 판정: wk = 0.227 mm > 0.20 mm → 허용 기준 초과!

보완 방안: D16 @ 150 → D13 @ 100으로 변경
→ As = 1,327 mm²/m (유사), φ = 13 mm
→ s_{r,max} = 136 + 91.8 = 227.8 mm
→ wk = 227.8 × 9.1×10⁻⁴ = 0.207 mm

추가로 피복을 35 mm로 줄이면 s_{r,max}가 더 감소해 wk ≈ 0.195 mm 확보 가능.

6. 고급 균열 제어 기법

6.1 강섬유 보강 콘크리트 (SFRC / FRC)

강섬유(Steel Fiber)는 균열 발생 후 교락(bridging) 효과로 균열 개구(crack opening)를 억제한다. fib MC 2010 [1]에서는 SFRC를 균열폭 기반 성능 등급(fR1, fR3)으로 분류하며, fR1k ≥ 0.4·fLk를 만족할 때 최소 철근 일부를 강섬유로 대체할 수 있도록 한다. 산업용 바닥판(industrial floor)에서는 D60/0.75 형 강섬유를 30~40 kg/m³ 혼입하여 철근 없이 균열폭 0.3 mm 이하를 확보하는 사례가 일반화되어 있다.

6.2 프리스트레스트 콘크리트 (PT Slabs)

포스트텐션 슬래브에서는 프리스트레스 도입으로 사용 상태에서 콘크리트 인장 응력을 σc ≤ 0 (완전 프리스트레스) 또는 σc ≤ fctm (부분 프리스트레스)으로 유지하여 균열 자체를 억제한다. KDS 14 20 40 §7.4에서는 부분 프리스트레스 부재에 대해서도 잔류 인장 응력에 해당하는 균열폭 검증을 요구한다:

(7)

Pe: 유효 프리스트레스력, e: 편심, y: 중립축에서 인장 단면까지 거리, Ac, Ic: 콘크리트 단면적 및 단면 2차 모멘트

6.3 UHPFRC 적용

초고성능 섬유보강 콘크리트(UHPFRC, fc ≥ 150 MPa)는 조밀한 입자 구조와 고인성 섬유의 교락 효과로 사용 상태 균열폭을 w ≤ 0.05 mm 수준으로 제어한다. 국내에서는 KDS 24 14 30 (교량 설계기준)에서 UHPFRC 슬래브 규정이 도입되었으며, 내구성이 요구되는 교면 포장 및 해양 구조물에 적용이 확대되고 있다.

6.4 신축이음 최적 배치

장평면 슬래브(평면 장축 L > 40 m)에서 신축이음 없이 균열을 제어하려면 수축·온도 철근비를 크게 늘려야 한다. 반면 신축이음 간격을 Lj로 설정하면 유발 수축 응력은 다음과 같이 감소한다:

(8)

x: 신축이음으로부터의 거리, R: 구속계수 (슬래브-지정판 마찰: 0.2~0.5)

σ_sh ≤ fctm을 만족하는 최대 이음 간격 Lj를 역산하면, fck=30 MPa 콘크리트, R=0.4, ε_sh=400×10⁻⁶일 때 Lj ≈ 25~30 m가 산출된다.

7. 결론

RC 슬래브 균열 제어는 단순히 철근량을 늘리는 문제가 아니다. 설계기준별 균열폭 계산 모델의 이론적 배경을 이해하고, 피복, 철근 직경, 철근 간격, 유효 철근비의 상호 관계를 복합적으로 최적화해야 한다. KDS 14 20 40은 EC2 기반의 직접 계산법으로 정밀도가 높지만 변수가 많고, ACI 318-19의 간접법은 실무 적용이 빠르지만 고강도 철근·부식 환경에서는 별도 검토가 필요하다. 고성능 구조물에서는 SFRC, PT, UHPFRC 등 고급 기법의 적용이 장기 내구성 확보의 핵심이 된다.

다음 포스트 예고: 무량판 슬래브의 뚫림 전단(Punching Shear) 설계 — KDS 14 / ACI 318-19 / EC2 설계식 유도 및 기둥 주두부 전단 보강 상세 비교.
