안녕하세요 오늘은 신입 및 초보 실무자 분들이 마이다스 모델링을 하면서 자주하는 실수를 정리해 보도록 하겠습니다.
1. 노드의 연결성
노드와 노드를 서로 연결시켜 부재(member)를 생성하는데 부재를 서로 연결시킬때 노드의 연결성은 매우 중요한 역할을 합니다.

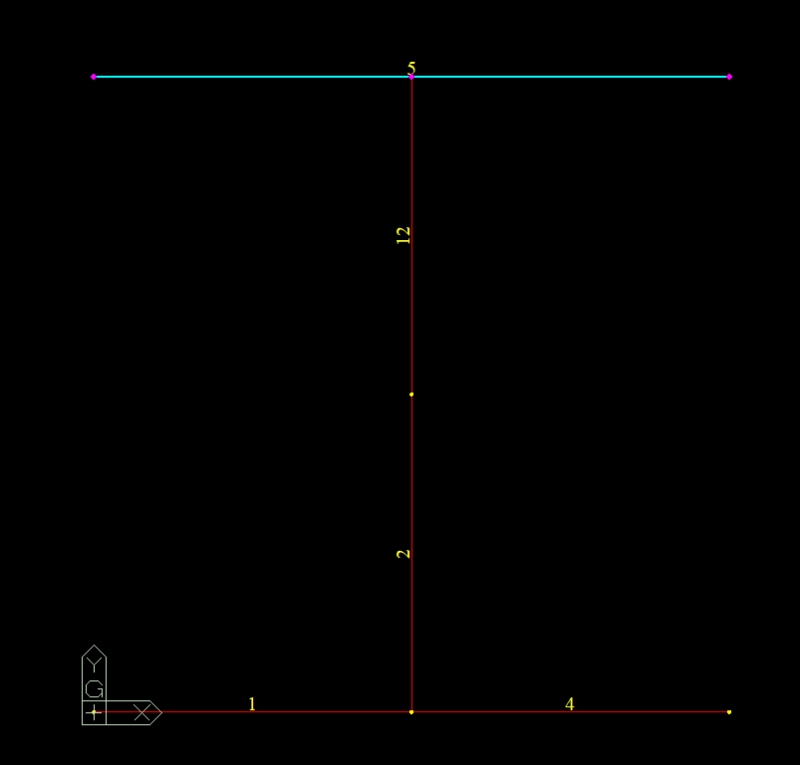

노드를 통해 힘(축, 전단, 모멘트)이 전달됩니다. 예를들어 아래의 사진을 봅시다.

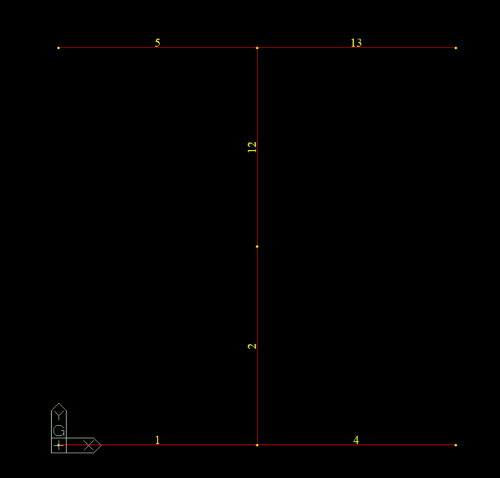

위의 사진은 5번부재가 안 나누어져있고 아래의 사진은 5번부재와 13번 부재로 나누어져있습니다. 아래의 사진처럼 노드가 연결되는 부위는 전부 나누어져있어야합니다. 다만, 콘크리트의 경우에 하나의 부재인데 노드로 인해 나누어졌다면 MEMBER ASSIGN을 해서 소프트웨어가 해당 부재가 하나의 부재인것을 정의해 주어야 합니다.
2. 벽체의 분할 및 WALL ID

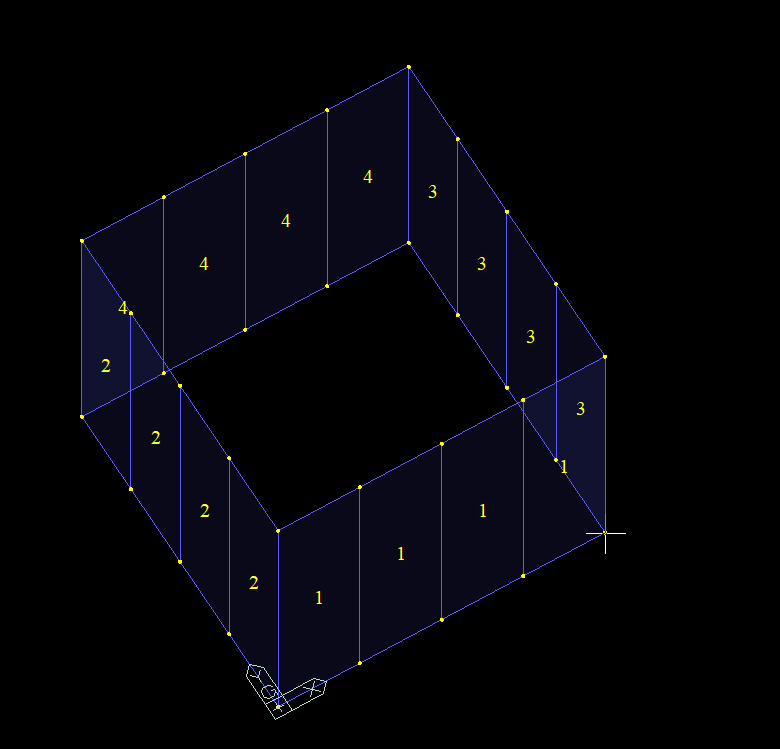

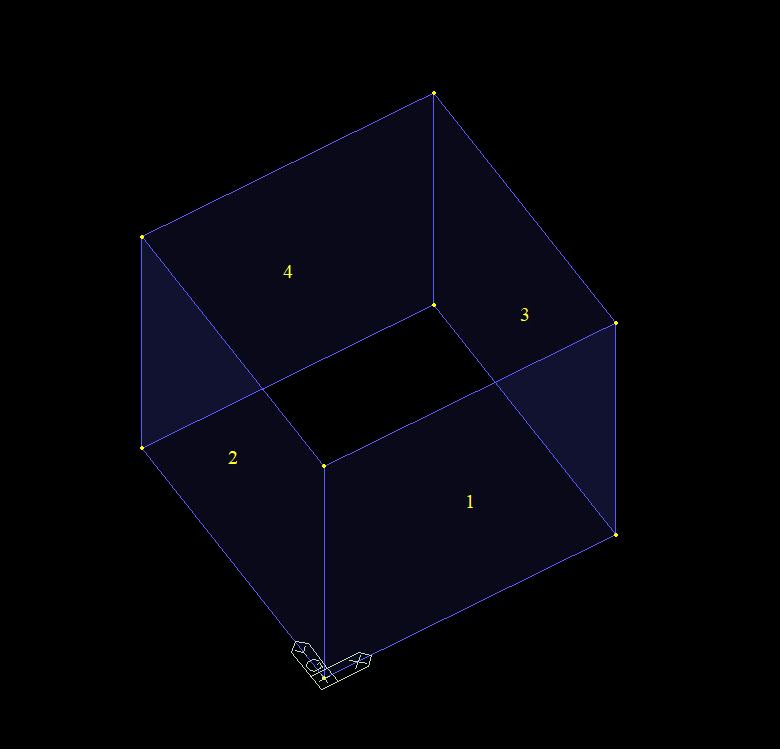

벽체를 모델링할때는 하나의 벽요소가 너무 크면은 안됩니다. 이것은 해석의 정확성과 연결되는 문제입니다. 회사마다는 다르겠지만 벽체를 보통은 500mm~1500mm단위로 분할하면 적절합니다. 이것은 정답은 없고 구조물의 스케일에 따라 약간의 차이가 있습니다.
또한 하나의 벽체로 연속성을 가지는 경우에는 하나의 WALL ID를 부여해야합니다.
3. 하중의 부호

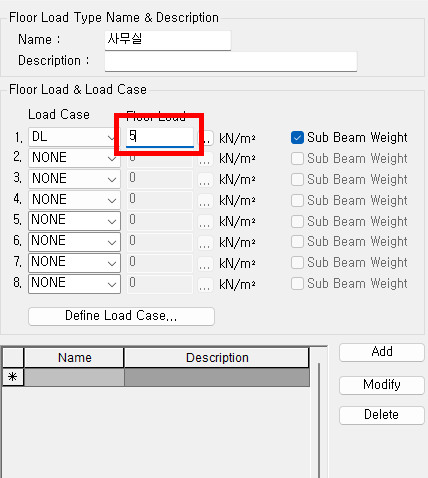

중력방향 하중은 GLOBAL Z-DIR에서 (-)부호임을 꼭 인지해야합니다. 가끔씩 정말 말도 안되게 인발이 발생하는 경우가 있습니다. 그럴 경우는 하중의 부호를 확인하세요. 아래와 같이 양수이면 위로 작용하는 하중입니다...!제발 마이너스를 입력해서 방향을 중력방향으로...!
4. 경계조건(boundary condition)
경계조건은 철골의 핀접합 혹은 RC구조물의 불연속 단부 등에 입력할때 필요합니다. 예를 들어서 아래의 사진을 보겠습니다.

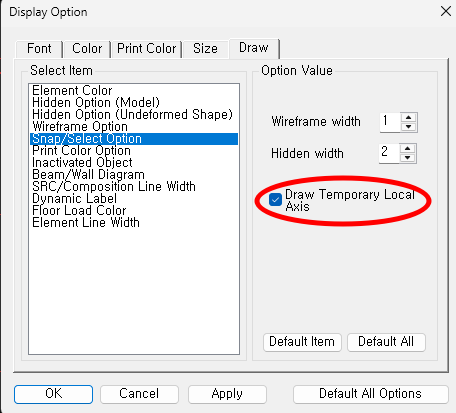

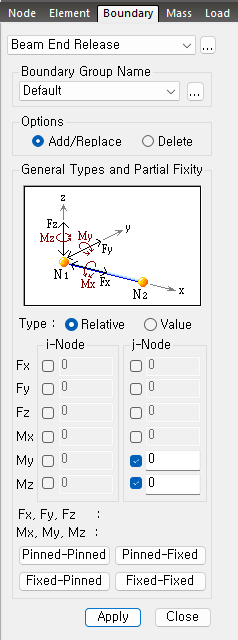

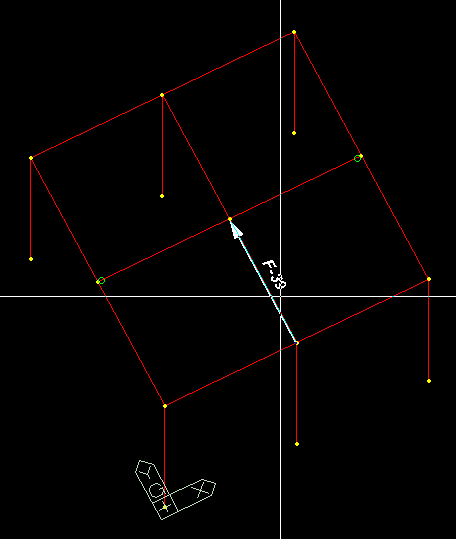

해당 보의 불연속단은 beam and release를 통해 핀접합이 되도록 만들었습니다. 왜냐하면 하부의 수직재나 보가 연속되지 않기 때문에 모멘트를 전달할 수 없기 때문입니다. 보의 i-j의 방향성은 알기 위해서 저는 아래의 "Draw Temporary Local Axis 기능을 항상 켜놓고 작업을 합니다.r
그러면 위와 같이 마우스 커서를 가지고가면 일시적으로 local axis를 확인할 수 있고 i-j노드도 쉽게 확인할 수 있습니다. 그리고 저는 웬만하면 Align Element Local 기능을 통해서 모든 부재의 방향성을 통일시킵니다. 그래야 모델링하는데 혼란이 없습니다.
5. [오류] 바닥판 하중(번호=1)에 오류가 있습니다. 하중재하영역내에 하중재하가 되지 않는 요소가 있습니다. 외팔보나 분할되지 않고 교차되는 요소가 있는지 확인 바랍니다.

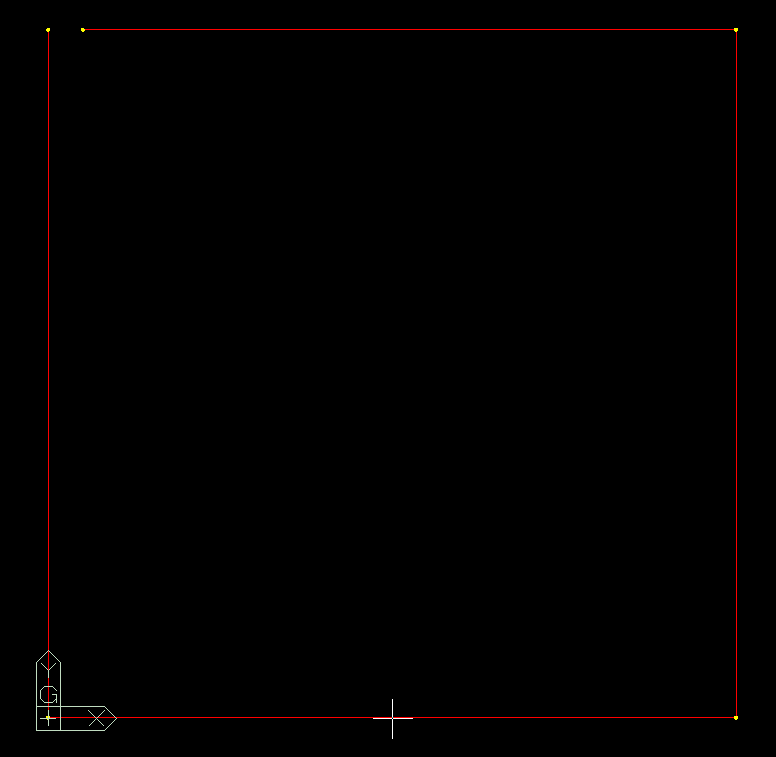

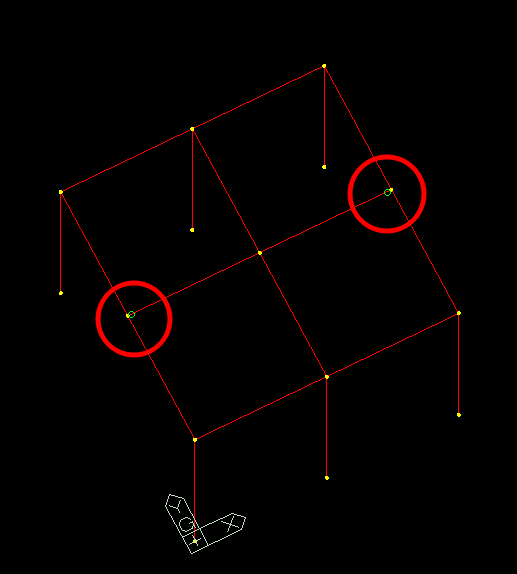

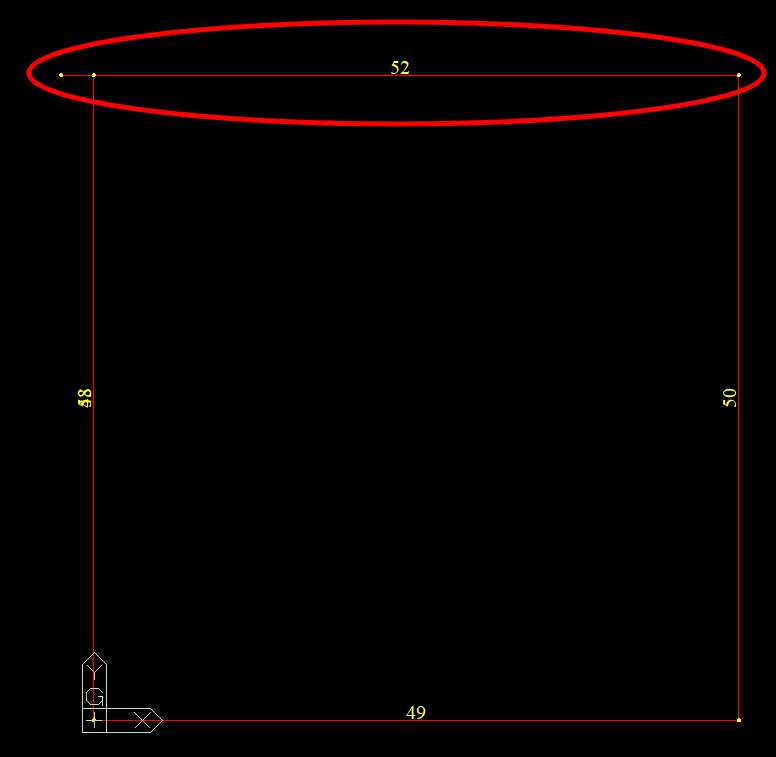

위와 같은 오류가 뜨는 이유는 아래와 같이 닫힌 면을 가지고 있는 형태나 요소가 노드로 분할되지 않는 경우에는 바닥하중을 입력할 수 없습니다.
오늘은 여러가지 초보 실무자들이 자주하는 실수에 대해서 작성해 보았습니다. 나중에 조금 더 정리해서 글을 더 작성하도록 하겠습니다. 감사합니다.
