안녕하세요 오늘은 마이다스 모델링할 때 기본적으로 알고 있으면 좋은 팁들을 적어볼까 합니다.
저도 모델링에 엄청난 고수는 아니지만 그래도 제 나름대로의 경험을 기준으로 작성해 보겠습니다.
자주 쓰는 기능들은 단축키 설정!
마이다스 자체적으로 디폴트로 설정되어 있는 단축키와 더불어 자신이 자주쓰는 기능들은 단축키를 설정하는게 좋습니다.
★ 기본적으로 알아야 할 필수 단축키
1. View관련
-ctrl+shift+I : Iso view
-ctrl+shift+T : Top view
-ctrl+shift+F : Front view
-ctrl+shift+R : Right view
-ctrl+shift+L : Left view
-ctrl+H: Hidden
-ctrl+ A : 모든부재 활성화
-ctrl+shift + A : 모든부재 선택
-ctrl+shift+S : select single (기본적인 부재선택)
-ctrl+Q : select previous(직전에 선택부재 선택) ☆
-F2 : 선택부재만 활성화
-ctrl+F2 : 선택부재만 숨김
-ctrl+D : Active Identity
2. Model 관련
-alt+1 : Create Elements
-ctrl+F1 : Define structure group
-alt+5 : Extrude
3. Analysis
-F5 : perform analysis
4. Design
-ctrl + shift + 1: Conc Beam Checking
-ctrl + shift + 2: Conc Col Checking
-ctrl + shift + 3: Conc Wall Checking
-ctrl + 6: Steel Checking
-ctrl + 8: SRC Col Checking
5. Query
-F4 : Query Nodes (노드 좌표, 노드간의 거리 측정)
위의 단축키는 마이다스 젠에서 자체적으로 디폴트로 설정된 단축키입니다.
그리고 본인이 자주쓰는 기능들을 자신에게 맞게 적절히 설정하는게 중요합니다

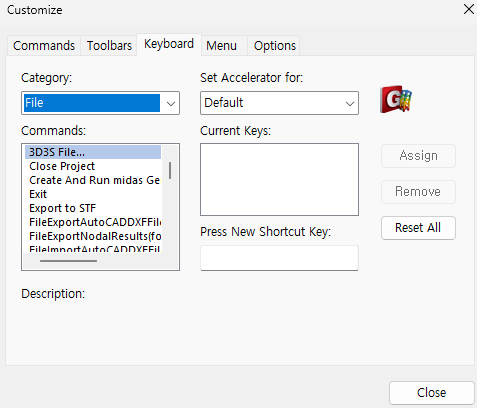

설정하는 방법은 Tools - Customize - Keyboard에서 설정이 가능합니다.
★ 저의 경우에는 아래의 기능들을 단축키로 설정하여 사용하고 있습니다.
- shift + W : select by Plane
- shift + C : change Element parameters
- shift + R : Beam End Release
- shift + E : Elastic Link
- shift + D : Divide Elements
- shift + M : Merge Elements
- shift + T : Translate Elements
- shift + N : Translate Nodes
- shift + S : Supports
- shift + F : Assign Floor Loads
- shift + X : Member Assignment
모델링의 효율성을 높이는 것은 자신 상황에 맞게 단축키를 적절히 설정하는게 중요하다고 생각됩니다.
모두들 야근없는 회사 생활 하시길....
